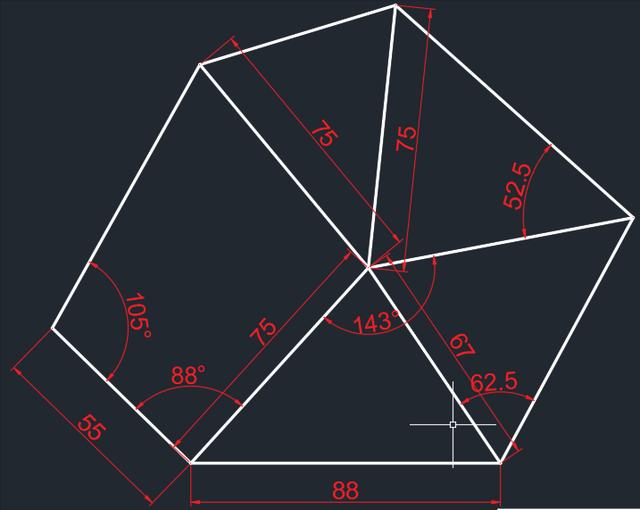

大家好，我是小的孙同学，今天我们来看CAD基础练习的60个图形。

cad怎么画角度线，CAD怎么画角度线

这个图形没有圆，所以我们就从尺寸88开始画，这个尺寸较为清晰。然后通过旋转辅助圆，辅助线，几何约束、尺寸约束等，快速地画出这个图形。那么，我们就开始吧。

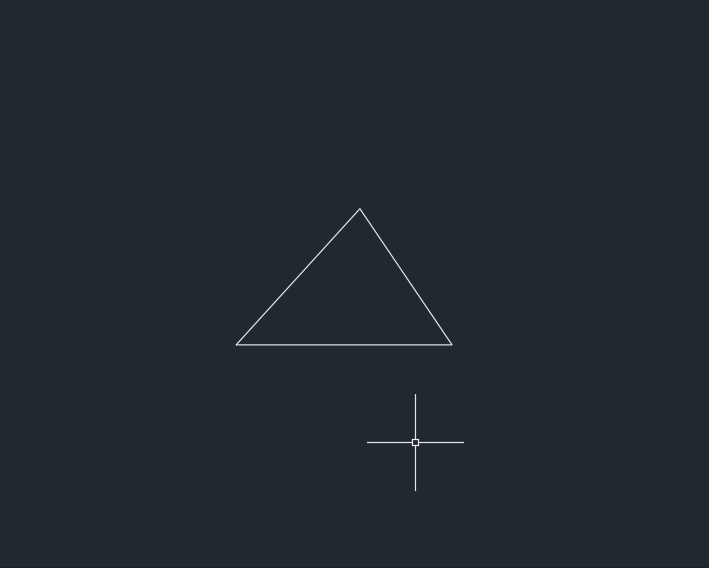

第一步：L+空格，画一条尺寸为88的直线，然后以左右两端的端点为圆心，一次画半径为75、半径为67的辅助圆，找到交点。然后再依次连接交点，将辅助圆删除。

cad怎么画角度线，CAD怎么画角度线

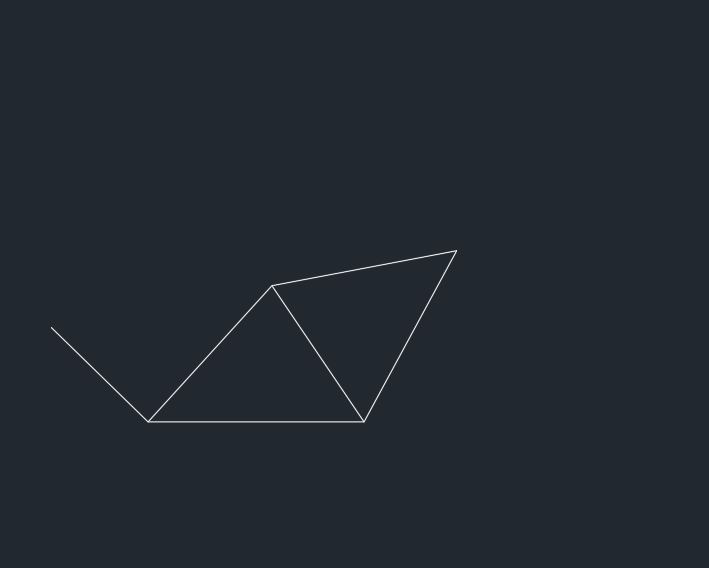

第二步：RO+空格，依次旋转三角形的两个边，旋转角度依次为-62.5°、143、88°（旋转时，一定要复制一个。）旋转出来的线尺寸不准确，我们可以通过拉升（拉伸时，要将正交关掉。）、EX+空格延伸、C+空格辅助圆等辅助手段来调整。最后TR+空格，将不要的修建掉就可以了。

cad怎么画角度线，CAD怎么画角度线

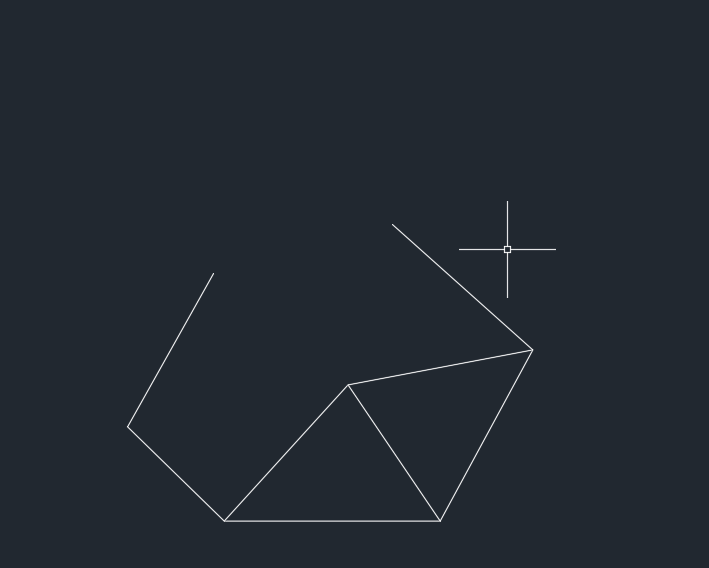

第三步：继续RO+空格，旋转角度为-52.5°（旋转时，一定要复制一个）。L+空格，尺寸随便给，画直线，然后通过几何约束、标注约束，调整角度（记得要将约束删掉）。

cad怎么画角度线，CAD怎么画角度线

第四步：C+空格，半径为75，画辅助圆。EX+空格，将没有与辅助圆相交的直线延伸，连接交点，再将不要的修建或者删除掉。

cad怎么画角度线，CAD怎么画角度线

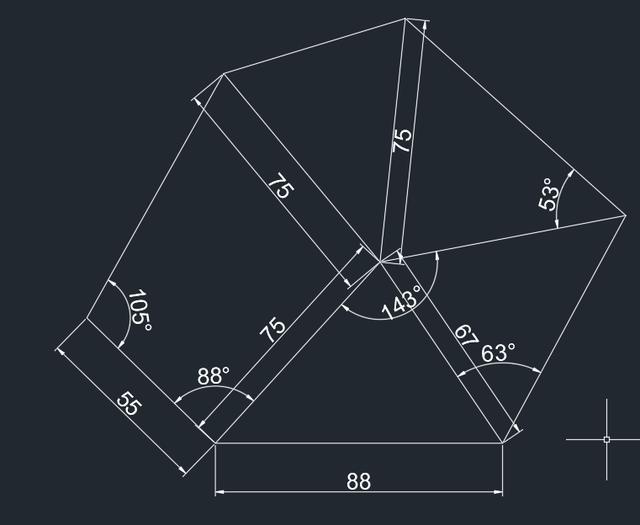

第五步：最后将尺寸标上就可以了。这里我们可以看到63°和53°，这个是本身软件默认的。只要我们画图时，输入的尺寸没有问题就可以了。

cad怎么画角度线，CAD怎么画角度线

这个图形就是这样了。有不了解的地方可以给我留言。谢谢大家！！！
